Automobilių grandinių sistemoje laidai yra tarsi „neuroniniai tinklai“, tiesiogiai lemiantys stabilų transporto priemonių elektros prietaisų, prietaisų ir kitos įrangos veikimą. Nacionalinio standarto laidaiQB-A, QB-B, QB-C, QFRirQVRvisi yra nuolatiniai automobilių pramonės darbuotojai. Nors jie dažnai naudojami automobilių vidaus instaliacijai, jie skiriasi atsižvelgiant į atsparumo temperatūrai klases, izoliacines medžiagas ir taikomus scenarijus. Šiandien pateiksime jus po vieną, kad padėtume suprasti pagrindines skirtingų modelių savybes ir taikomus scenarijus.
QB-A: paprastas plonasienis{1}}izoliuotas laidas automobiliams
Kaip pagrindinis automobiliams skirtų plonasienių{0}}izoliuotų žemos{1} įtampos laidų modelis,QB-Ayra ekonomiškas{0}}pasirinkimas daugeliui įprastų automobilių trasų. Jis atitinka QC/T730 - 2005 standartą, kai laidas naudoja 0.35 - 25mm² suvytą minkštą pliko vario laidą. Ši konstrukcija suteikia laidui gerą lankstumą, todėl jį patogu lenkti ir nukreipti sudėtingose transporto priemonės erdvėse.
Izoliacinis sluoksnis pagamintas iš polivinilchlorido (PVC) medžiagos, kurios ilgalaikė darbinė -temperatūra siekia iki 85 laipsnių ir gali prisitaikyti prie žemos - 40 laipsnių temperatūros. Tuo pačiu metu jis turi pagrindines savybes, tokias kaip atsparumas rūgštims ir šarmams, atsparumas alyvai ir atsparumas dilimui. Dalims, kurioms keliami maži atsparumo karščiui reikalavimai automobilių įprastose apšvietimo grandinėse ir pagalbinėse elektros grandinėse automobilio durelių vidaus plokštėse,QB-Ayra labai tinkamas. Šio tipo viela paprastai yra 0.5 - 35mm², paprastai tiekiama 500 metrų ritiniais, o jos spalvos gali atitikti įprastus raudonos, juodos ir geltonos spalvos reikalavimus.
QB-B: plonasienis-praktiškas modelis su padidintu atsparumu karščiui
QB-Bgali būti laikoma karščiui-atspari atnaujinta QB-A versija, tinkama automobilių grandinėms, kurioms keliami šiek tiek aukštesni temperatūros reikalavimai. Jo skerspjūvio plotas- svyruoja nuo 0,13 iki 120 mm², todėl tenkinami įvairūs poreikiai – nuo subtilių prietaisų laidų iki šiek tiek storesnių elektros jungčių laidų.
Pagrindinis jo pranašumas yra didesnis atsparumas karščiui. Viršutinė jo ilgalaikės - darbo temperatūros riba buvo padidinta iki 105 laipsnių. Jis gali stabiliai veikti net vietose, kur temperatūra yra šiek tiek aukštesnė, pavyzdžiui, aplink variklį. Izoliacijos sluoksniui naudojamas plonas - sieninis PVC, specialiai sukurtas automobilių laidams. Tai gali sumažinti laido tūrį ir sutaupyti montavimo vietos, tuo pačiu užtikrinant izoliacijos efektyvumą. Jo vardinė įtampa yra 25V/AC arba 60V/DC. Jis išlaikė 1000 V įtampos bandymą 30 minučių. Izoliacijos varža 20 laipsnių kampu yra ne mažesnė kaip 10MΩ・km. Galite naudotiQB-Blabiau pasitikinti pagrindinėmis dalimis, pvz., variklio valdiklio prijungimo laidais ir pagrindinėmis transporto priemonių prietaisų grandinėmis.
QB-C: aukštai-temperatūrai atsparus kryžminio-polietileno izoliacijos tipas
Jei QB-A ir QB-B atitinka standartinius scenarijus, tadaQB-Cyra aukštos{0}}temperatūros sąlygų „specialistas“. Ji taip pat atitinka QC/T730 - 2005 standartą, tačiau žymiai patobulinta izoliacinė medžiaga -, naudojant XLPE kaip izoliacijos sluoksnį, kuris pakelia jo ilgalaikę darbinę temperatūrą tiesiai iki 125 laipsnių, gerokai viršijant ankstesnius du PVC-izoliuotus laidus.
QB-C suderina minkštumą ir laidumą, todėl jį patogu montuoti tokiose vietose kaip automobilio variklio skyrius, kur aukšta temperatūra ir sudėtingi laidai. Didelis atsparumas karščiui ir puikios mechaninės savybės leidžia jam atsispirti senėjimui ir nusidėvėjimui aukštoje-temperatūroje, o atsparumas alyvai taip pat yra ne mažiau įspūdingas. Vietose, kuriose yra aukštos-temperatūros, pvz., naujų energijos transporto priemonių akumuliatorių grandinėse arba jutiklių grandinėse šalia automobilio išmetimo vamzdžio,QB-Cyra patikimesnis pasirinkimas.
QFR: sudėtinė izoliacinė medžiaga, pasižyminti dideliu atsparumu temperatūrai ir pritaikomumu
QFRpriklauso žemos{0}}tampos laidų sistemai kelių transporto priemonėms. Jo sudėtinė medžiaga pasiekė dvigubą optimizavimą, atsižvelgiant į atsparumą temperatūrai ir atsparumą alyvai. Laidininkas yra 0.3 - 120mm² suvyta minkšta plika varinė viela. Dėl didelio skerspjūvio{5}}specifikacijos jis ne tik tinka mažoms-galios prietaisų grandinėms transporto priemonės viduje, bet ir atitinka kai kurių didelės-galios elektros prietaisų laidų reikalavimus.
TheQFRpasižymi dideliu prisitaikymu prie temperatūros ir gali susidoroti su temperatūros svyravimais įvairiose transporto priemonės vietose. Izoliacinis sluoksnis žymiai padidina jo atsparumą alyvai ir net kai jis liečiasi su transporto priemonės variklio alyva, transmisijos alyva ir pan., jis lengvai nesusidurs su tokiomis problemomis kaip izoliacinio sluoksnio įtrūkimai ar senėjimas. Jis dažniausiai naudojamas elektros grandinėse aukštos-temperatūros transporto priemonėse, pvz., automobilio oro kondicionavimo kompresoriaus ir garso galios stiprintuvo grandinėse ir kt.

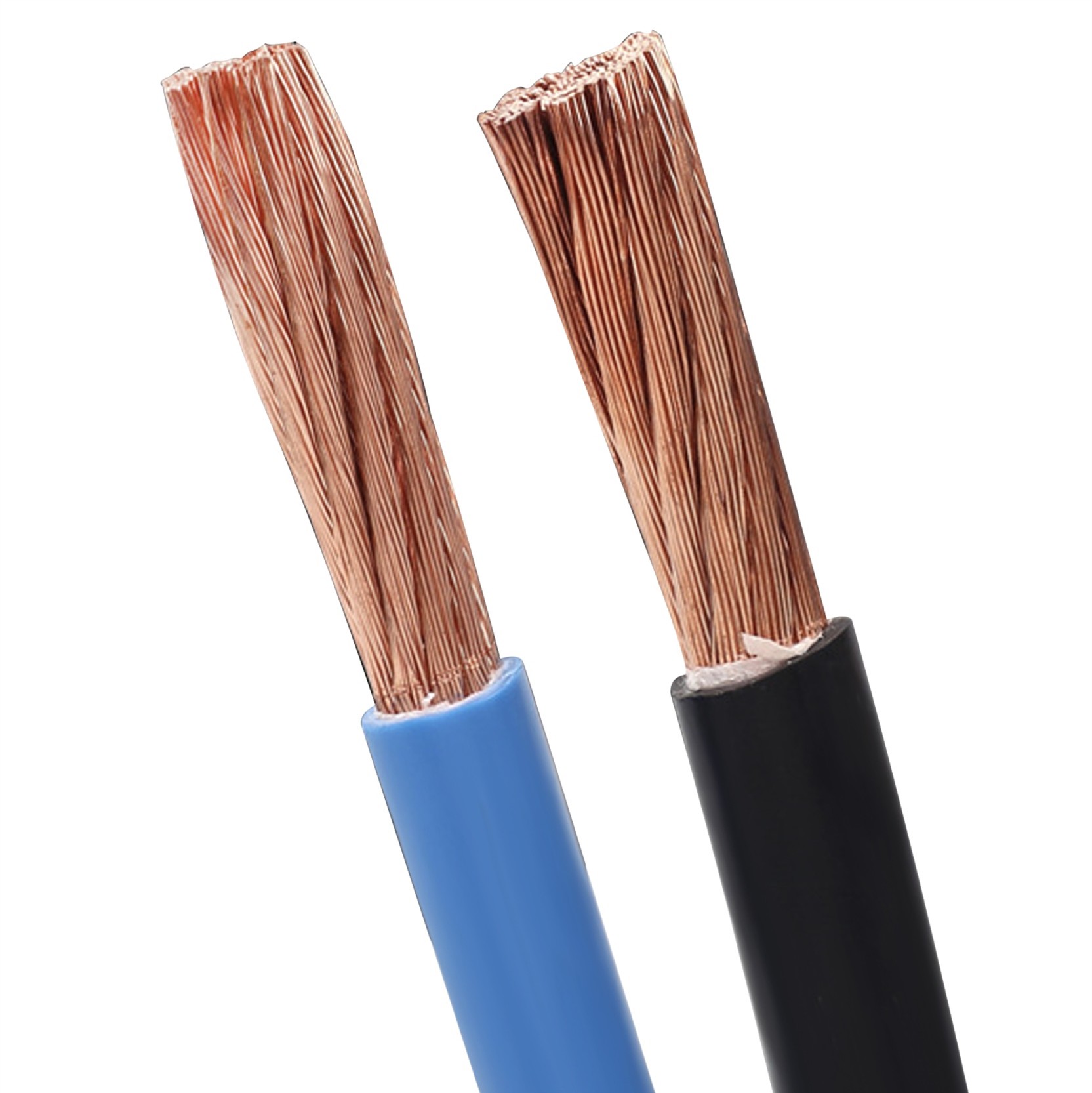

QVR: klasikinis PVC izoliuotas modelis, pasižymintis dideliu universalumu
QVRyra plačiai naudojamas bendrosios paskirties{0}}nacionalinis standartinis laidas automobilių srityje, atitinkantis JB/T8139 - 1999 standartą. Jis gali būti laikomas „visos paskirties įrankiu“, skirtu laidams prijungti automobilių viduje. Jo laidininkas yra 0.3 - 120mm² susukta minkšta plika varinė viela, o dėl itin didelio skerspjūvio- diapazono jis tinka įvairiems scenarijams.
QVRgalima rasti įvairiose automobilio dalyse, įskaitant langų pakėlimo grandines, sėdynių reguliavimo grandines ir net automobilio priekinių žibintų maitinimo grandines. Be to, jis palaiko vienos-spalvos arba dviejų spalvų-spalvų indikatorius, kurie palengvina grandinės funkcijų atskyrimą atliekant techninę priežiūrą ir žymiai pagerina remonto efektyvumą.
Santrauka: 5 maži kiniškų standartinių laidų pasirinkimo vadovai
Šios 5 rūšysKinijos standartiniai laidaivisi sutelkti dėmesį į automobilių scenarijų, tačiau jų taikymo reikalavimai skiriasi. Jei esate susijęs su automobilio modifikavimu ar remontu, galite vadovautis šiuo paprastu principu: įprastus salono elektros prietaisus reikia pasirinkti kaipQB - A; Vietos aplink variklį ir šiek tiek aukštesnės temperatūros turėtų būti pasirinktos kaipQB - B; Vietos šalia akumuliatorių ir išmetimo vamzdžių, kuriose yra aukšta temperatūra, turėtų būti parinkti kaipQB - C; jei reikia atsižvelgti į atsparumą alyvai ir suderinamumą su temperatūra, pasirinkiteQFR; jei siekiate didelio universalumo ir ekonomiškumo{0}}efektyvumo, rinkitėsQVR.
Pasirinkus tinkamą laidų modelį ne tik užtikrinamas stabilus transporto priemonės grandinių veikimas, bet ir nuo pat pradžių galima išvengti galimų pavojų saugai, tokių kaip trumpasis jungimas ir laidų senėjimas. Šie nedideli laidai, paslėpti automobilio viduje, iš tikrųjų yra svarbi saugaus automobilio vairavimo garantija!
